Система Mastervolt для дома на колесах длиной 6-8 метров

Поездки на выходные, с возможностью подключения к сети в ночное время

Эта система предназначена для мобильных домов, транспортных средств для отдыха и коммерческих транспортных средств с ограниченными электрическими требованиями. Система удовлетворяет основные потребности в электроэнергии для освещения 12 В, радио / ТВ / DVD, спутниковой антенны и нескольких устройств 230 В, таких как ноутбук, электрическая зубная щетка и зарядное устройство для вашего мобильного телефона. Сердце системы состоит из прочной и не требующей обслуживания гелевой батареи. При нормальном использовании аккумулятор обеспечивает достаточную мощность в течение всего дня, независимо от генератора переменного тока или напряжения сети. Это особенно удобно, учитывая количество посещаемых мест без возможности подключения к сети.

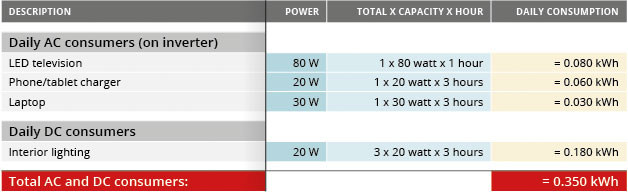

Калькуляция энергопотребления

Основное

• Мониторинг батареи для получения полной информации о состоянии заряда и оставшегося времени,
• Максимальная мощность переменного тока составляет 80 Вт для ноутбука и зарядного устройства для телефона / планшета.
• Простое управление с помощью сенсорной панели управления.
• Полное удобство: с помощью встроенного инвертора вы и ваши гости сможете использовать стандартные адаптеры для телефона и ноутбука.

Выбор системы

Система с отдельным зарядным устройством и инвертором обеспечивает высочайшую гибкость и надежность. Зарядное устройство всегда обеспечивает оптимальный заряд, даже когда доступная мощность сети ограничена, колеблется или ненадежна. Инвертор обеспечит идеальный синусоидальный выход для вашей чувствительной бортовой электроники. Энергия доступна, когда вам это нужно.

Сервисный аккумулятор: MVG 12/85

Общее количество потребителей переменного и постоянного тока требует около 0,35 кВтч. Полностью разряжать батареи не рекомендуется, поэтому выбирайте максимально 50% разряда = 0,7 кВт · ч. Учитывая простоту установки и количество стандартного оборудования (например, освещения), мы выбрали систему 12 В. Требуемая емкость аккумулятора составляет 0,7 кВтч / 12 В = 60 Ач. Это делает гелевую батарею MVG 12/85 лучшим выбором.

Зарядное устройство: ChargeMaster 12 / 15-2

В нормальных условиях мы принимаем 20-25% емкости батареи при выборе зарядного устройства: для 20-25% от 85 Ач требуется зарядное устройство на 15 А. В этом случае ChargeMaster 12 / 15-2 является отличным выбором.

Вы можете использовать два выхода: один для сервисной батареи и один для стартерной батареи двигателя.

Инвертор: AC Master 12/300

AC Master 12/300 рассчитан на питание всех нагрузок одновременно.

Мониторинг: Masterlink BTM-III

Этот монитор батареи обеспечивает точную индикацию тока, силы тока, оставшегося времени и предполагаемой емкости батареи. Встроенный микропроцессор рассчитывает оставшуюся емкость и сохраняет архивные данные.

Другие компоненты системы

• 1 х стартерная батарея AGM 12/70
• 1 х Shore Fix, выключатель утечки на землю 16A / 30mA
• 1 х кабель питания 16 А, 25 м
• 1 х вход питания 2 + PE, 16A / 230V
• 1 х шина ATC.
• 1 х Z-шина 200 A 10-полосная.
• 2 х выключателя АКБ.

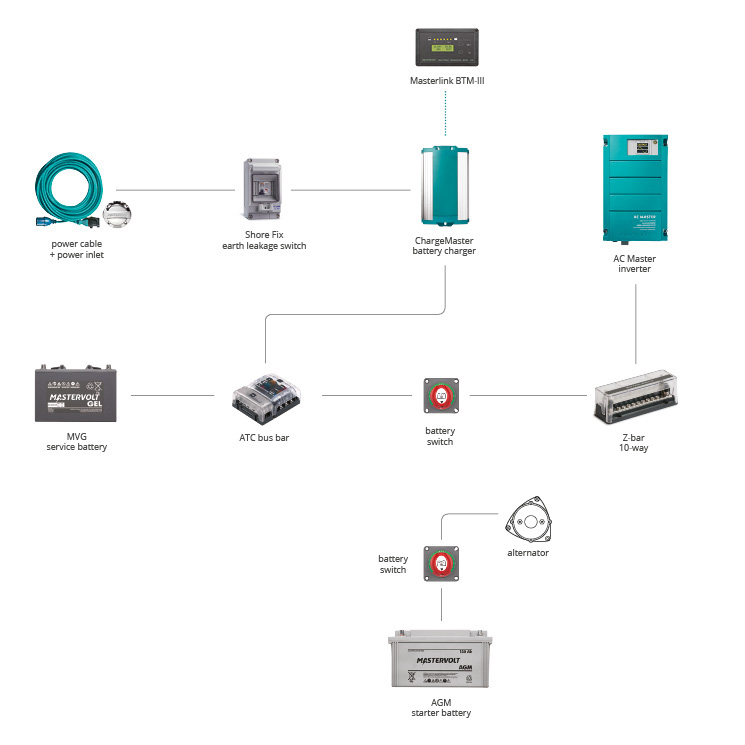

Схема системы
