Применение: большой дом на колесах со всеми удобствами для более длительных поездок со значительными периодами без подключения к электросетям

Описание системы

Поскольку вы исследуете мир неделями или даже месяцами, надежный источник электричества необходим для мобильной независимости. Специально разработанная система электропитания предоставляет вам полную систему для достижения этой цели с литий-ионными батареями в качестве основы, которые могут легко обеспечить всех потребителей переменного тока. Даже если вы используете много электричества и вам требуется кондиционер, чувствительное электронное оборудование или доступ в Интернет … Выбор за вами!

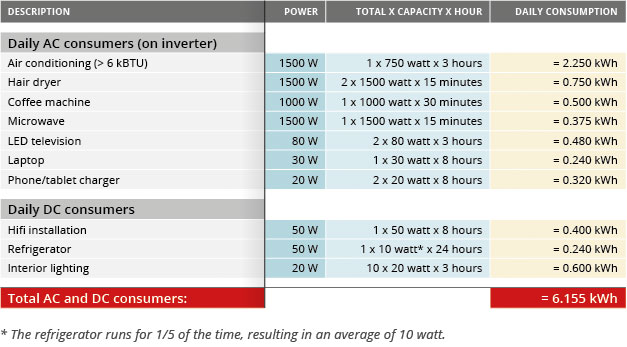

Калькуляция энергопотребления

Главное

Цель состоит в том, чтобы иметь полную роскошь и комфорт как можно дольше.

Вы заряжаете свои батареи с помощью генераторов на главном двигателе во время передвижения, поэтому редко требуется питание от сети.

Выбор системы

Дополнительный генератор Alpha 24/75 будет заряжать аккумуляторы во время работы вашего двигателя. Этот генератор переменного тока на 24 В 75 А предназначен для обеспечения максимальной мощности даже при низких оборотах двигателя. Вы сможете заряжать примерно 24 x 75 = 1,8 кВтч каждый час работы двигателя. Этот генератор дает вам полную независимость!

Генератор: Альфа 24/75

Аккумуляторы: 3 x MLI Ultra 24/5000

Литий-ионные аккумуляторы имеют высокую плотность энергии и идеально подходят для циклических применений. Они обеспечивают экономию до 70% по объему и весу при трехкратном цикле зарядки (2000 полных циклов). Серия Lithium Ion Ultra включает встроенный мониторинг батареи. Общее количество потребителей переменного и постоянного тока требует около 6 кВтч. Для двух дней энергонезависимости без работы двигателя вам нужно 12 кВтч. Полностью разряжать батареи не рекомендуется, поэтому выбирайте максимум 80% разряда для ионно-литиевых батарей, то есть они должны обеспечивать не менее 13,3 кВт-ч.

Напряжение батареи 24 В выбрано, чтобы учесть кабели меньшего размера.

Требуемая емкость аккумулятора составляет около 450 Ач.

Три литий-ионные батареи обеспечивают 540 Ач на борту.

3 x предохранительных реле 500 A (обязательно).

3 x держателя предохранителя плюс 3 и предохранителя класса T 225 A.

Зарядное устройство / инвертор: Mass Combi Ultra 24 / 3500-100

В этом случае для 625 Ач требуется 15% емкости батареи для зарядки, поэтому мы выбрали 100 А для зарядки через Mass Combi Ultra. Combi Ultra имеет зарядное устройство, которое позволяет безопасно, быстро и полностью зарядить два аккумулятора; стартер и аккумуляторы могут заряжаться отдельно. Кроме того, Mass Combi Ultra можно использовать для преобразования мощности в ваших приложениях переменного тока, так что использование всего одновременно также возможно.

Мониторинг: панель EasyView 5

Эта сенсорная панель управления легко читается и работает. Серая кнопка включает или выключает дисплей или блокирует его, в то время как всеми другими функциями можно управлять с помощью сенсорного экрана.

Цифровое распределение

Продукты в этой системе взаимодействуют друг с другом через MasterBus. Эта невероятно простая платформа для коммуникации и подсоединений гарантирует, что все компоненты «говорят» на одном языке. Результатом является единый протокол связи с высокоскоростной технологией CANbus.

2 х DCDistribution 500

Эта модель распределения подключает до четырех устройств постоянного тока к группам постоянного тока, таких как Combi, инвертор, генератор переменного тока и солнечные панели.

1 х MasterBus USB-интерфейс

Интерфейс MasterBus USB позволяет считывать и настраивать сеть MasterBus через ваш ПК.

Другие компоненты системы

1 х AGM 12/130 стартерная батарея.

1 х Solar ChargeMaster; обеспечивает чистый зарядный ток в любых условиях, а трехступенчатый метод зарядки обеспечивает безопасный процесс зарядки и более длительный срок службы ваших батарей.

2 x Shore Fix, 16A / 30mA реле утечки на землю.

1 х кабель питания 16 А, 25 м.

1 вход питания 2 + PE, 16A / 230V.

2 переключателя батареи для включения и выключения потребителей, подключенных к батарее.

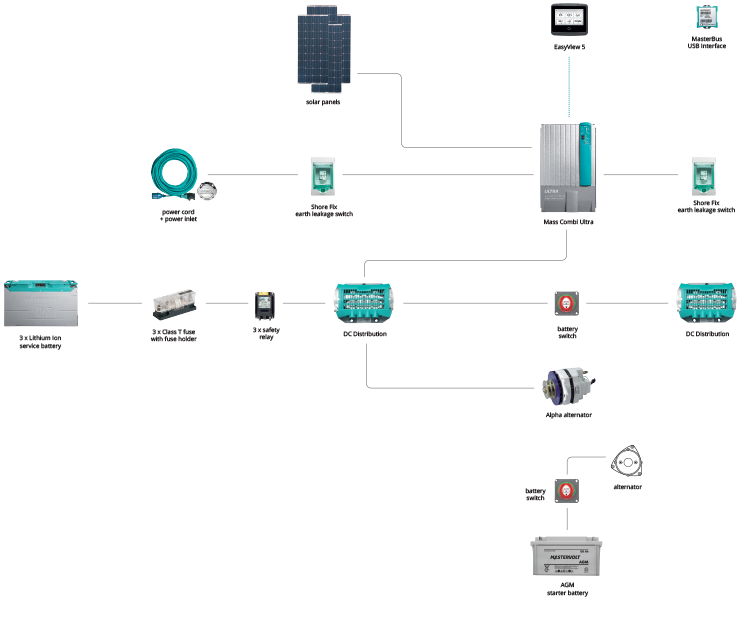

Cхема системы
