Система Mastervolt для беззаботной морской прогулки на моторной яхте

Моторная яхта 25 — 35 футов

Путешествие в дневное время с ночевкой в марине

Обычное яхтенное оснащение

Описанная ниже система Mastervolt предполагает часто встречающуюся ситуацию. Утром вы выходите из пристани и планируете провести день с двумя-четырьмя людьми, наслаждаясь временем на воде на борту вашей моторной яхты. Вечером вы либо отправляетесь обратно в свой порт, либо прыгаете с одной пристани на другую, где у вас есть доступ к береговой энергии. Обычные приборы на борту, и вы также хотите использовать оборудование, которое вы взяли с собой, например ноутбук.

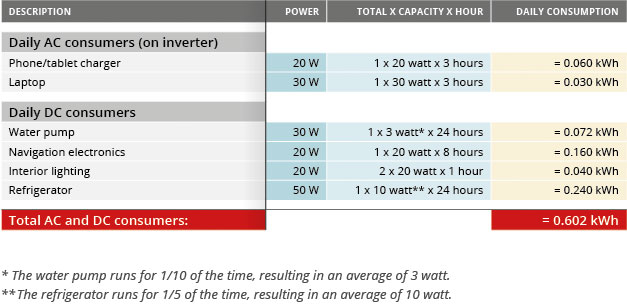

Потребление энергии


Основное

  • Максимальная мощность переменного тока составляет 50 Вт для ноутбука и зарядного устройства для телефона / планшета.
  • Ваша навигационная станция включает, например, GPS, спидометр и глубиномер.
  • Все удобства: с помощью встроенного инвертора вы и ваши гости сможете использовать стандартные адаптеры для телефона и ноутбука.

Выбор системы

Система с отдельным зарядным устройством и инвертором обеспечивает высочайшую гибкость и надежность. Зарядное устройство всегда обеспечивает оптимальный заряд, даже когда доступная береговая мощность ограничена, колеблется или ненадежна. Инвертор обеспечит идеальный синусоидальный выход для вашей чувствительной бортовой электроники. Электричество доступно всегда, когда вам нужно.

Сервисная батарея: MVG 12/120

Общее количество потребителей переменного и постоянного тока требует около 0,6 кВтч. Полностью разряжать батареи не рекомендуется, поэтому выбирайте максимально 50% разряда = 1,2 кВтч. Учитывая простоту установки и количество стандартного оборудования (например, освещения), мы выбрали систему 12 В. Требуемая емкость аккумулятора составляет 1,2 кВтч / 12 В = 100 Ач.

Зарядное устройство: ChargeMaster 12 / 25-3

В нормальных условиях мы принимаем 25% емкости батареи при выборе зарядного устройства: 25% от 100 Ач требует зарядного устройства на 25 А. В этом случае ChargeMaster 12 / 25-3 является отличным выбором. Он даже способен заряжать до трех аккумуляторных батарей. В этом случае вы используете два из трех выходов: один для сервисной батареи и один для стартерной батареи двигателя. Это дает вам гибкость, если вы хотите добавить еще одну батарею позже. Кроме того, вы можете использовать этот третий выход в качестве второй стартерной батареи, если у вас есть два двигателя, или для батареи  носового подруливающего устройства.

Инвертор: AC Master 12/300

AC Master 12/300 рассчитан на питание всех нагрузок одновременно.

Мониторинг: Монитор систем постоянного тока (DCSM)

Настройте DCSM для отображения данных в аналоговой, цифровой и графической форме. Контролирует зарядные и разрядные усилители для двух банков, оставшуюся емкость в Ач и%, состояние батареи, уровень жидкости в баке и состояние важных цепей (вкл / выкл).

Другие компоненты системы

1 x AGM 12/130  starter battery.

Схема системы
