Парусная яхта 30-40 футов

Длительность: Выходные дни, береговое питание не всегда доступно

Вы планируете покинуть марину в пятницу днем для фантастических выходных. Ветер хороший, поэтому паруса быстро наполняются, и погода остается отличной на весь уик-энд. На борту ваша система Mastervolt гарантирует, что вам не о чем беспокоиться..

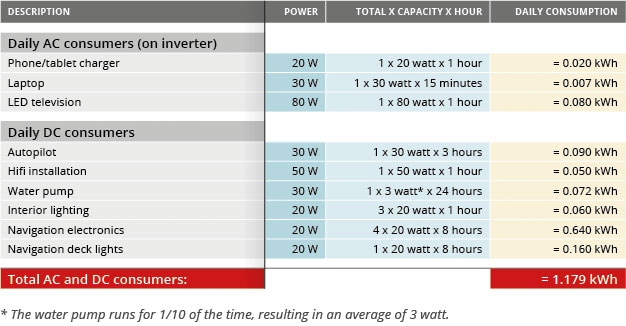

Калькуляция энергопотребления

Главное

• Ваша навигационная станция включает GPS, плоттер, измеритель ветра, спидометр и глубиномер.
• Вы предпочитаете оптимальную простоту эксплуатации;
• Из-за короткой длины кабеля было выбрана 12 В система.

Выбор системы

Система с отдельным зарядным устройством и инвертором обеспечивает высочайшую гибкость и надежность. Зарядное устройство всегда обеспечивает оптимальный заряд, даже когда доступная береговая мощность ограничена, колеблется или ненадежна. Инвертор обеспечит идеальный синусоидальный выход для вашей чувствительной бортовой электроники. Энергия доступна, когда вам это нужно.

Сервисная батарея: MVG 12/200

Общее количество потребителей переменного и постоянного тока требует около 1,2 кВтч. Полностью разряжать батареи не рекомендуется, поэтому выбирайте максимально 50% разряда = 2,4 кВтч. Учитывая простоту установки и количество стандартного оборудования (например, освещения), мы выбрали систему 12 В. Следовательно, требуемая емкость аккумулятора составляет 2,4 кВт / 12 В = 200 Ач.

Зарядное устройство : ChargeMaster 12/50-3

В нормальных условиях мы выбираем 25% емкости батареи при выборе зарядного устройства: 25% от 200 Ач требует зарядного устройства на 50 А. В этом случае ChargeMaster 12 / 50-3 является отличным выбором. Он даже способен заряжать до трех аккумуляторных батарей. В этом случае вы используете только два выхода: один для сервисной батареи и один для стартерной батареи двигателя. Это дает вам гибкость, если вы хотите добавить еще одну батарею позже. Кроме того, вы можете использовать этот третий выход в качестве второй стартерной батареи, если у вас есть два двигателя, или для батареи с носового подруливающего устройства.

Инвертор: AC Master 12/300

AC Master 12/300 рассчитан на питание всех нагрузок одновременно.

Контроль: Masterlink BTM-III

Монитор батареи Masterlink BTM-III обеспечивает точную индикацию тока, силы тока, оставшегося времени и оставшейся емкости батареи 1, а также текущей и расчетной емкости батарей 2 и 3. Встроенный микропроцессор рассчитывает оставшуюся емкость и хранит исторические данные.

Другие компоненты системы

• 1 x AGM 12/70  стартерная батарея.
• 1 x Battery Mate 1602 IG — оптимальное решение для заряда нескольких батарей одновременно. Устройство совместимо с любым типом электрогенератора/зарядного устройства.
• 1 x Shore Fix, 16A/30mA  выключатель с гальванической развязкой.
• 1 x кабель берегового питания 16 A, 25 м.
• 1 x коннектор берегового питания  2+PE, 16A/230В.
• 1 x Z-bar 200 A 18-way.
• 1 x Z-bar 200 A 10-way.
• 2 x выключатели АКБ.

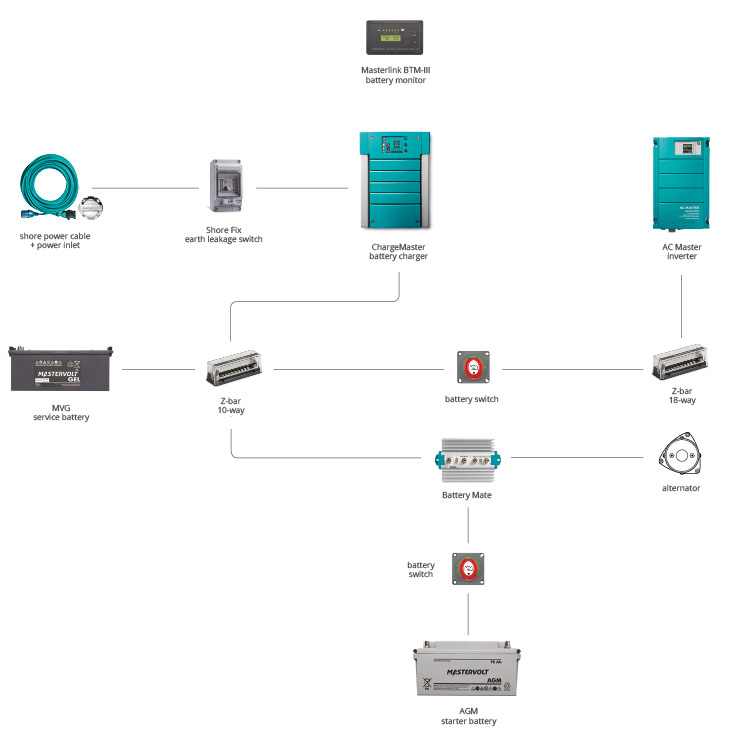

Схема системы
