Длительность путешествий: значительная

Комплектация оборудования: средняя

ГЛАВНОЕ

• Компактность и вес важны, поэтому было выбрано комбинированное устройство инвертор / зарядное устройство.

• Простое управление с помощью сенсорной панели управления.

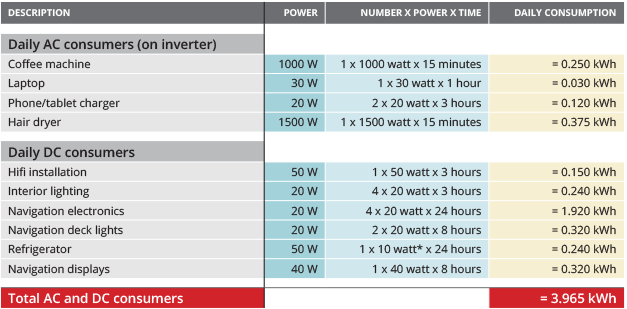

Калькуляция энергопотребления

Выбор системы

Mass Combi Pro идеально вписывается в систему Mastervolt. Все компоненты легко подключаются через MasterBus, установка может контролироваться и управляться интуитивно, даже с одним сенсорным экраном EasyView, который обеспечит  всей информацией о Combi, батареях и других источниках, таких как генератор, сеть или солнечные батареи. Система также подходит для цифровой коммутации, децентрализованной системы цифровой коммутации Mastervolt.

Напряжение.  Для этой системы выбрано напряжение 24 В, что позволяет использовать кабели меньшего размера.

Аккумуляторы: 3 x MLI Ultra 24/5000

Общее количество потребителей переменного и постоянного тока требует около 4 кВтч. Дополнительный генератор может заряжать 1 кВт-ч за полчаса. Через четыре дня батареи разряжаются = 12 кВтч (4х 4-1). Полностью разряжать батареи не рекомендуется, поэтому выбирайте максимально 80% разряда = 15 кВтч. Принимая во внимание различные устройства и требуемые пиковые нагрузки, мы предлагаем систему 24 В. Требуемая емкость аккумуляторов составляет 15 кВтч.

Зарядное устройство / инвертор: Mass Combi Pro 24 / 3500-100

Для зарядки аккумулятора 432 Ач (3 x 80% x 180 Ач) требуется не менее 25% емкости батареи, поэтому в этом случае мы выбрали 100 А для зарядки через Mass Combi Pro. Mass Combi Pro включает зарядное устройство, которое позволяет безопасно, быстро и полностью зарядить два аккумулятора; стартерные и сервисные аккумуляторы могут заряжаться отдельно. Кроме того, Mass Combi Pro можно использовать для преобразования мощности в устройствах переменного тока, поэтому можно использовать все одновременно.

Мониторинг: панель EasyView 5

Водонепроницаемый  монитор с интуитивно понятным сенсорным экраном. Благодаря цветному сенсорному экрану и многоязычному меню работать с дисплеем одно удовольствие. Легко настраиваемые избранные страницы отображают всю необходимую системную информацию с первого взгляда.

Сеть

Продукты в этой системе взаимодействуют друг с другом через MasterBus. Эта невероятно простая платформа для коммутации гарантирует, что все компоненты «говорят» на одном языке. Результатом является единый протокол связи с высокоскоростной технологией CANbus.

2 x DC Distribution 500. Эта модель распределения подключает до четырех устройств постоянного тока к группам постоянного тока, таких как зарядное устройство, инвертор, генераторы переменного тока и солнечные панели.

Другие компоненты системы

Генератор мощностью 11 кВт;

2 х AGM батареи 12/90;

1x Mass GI 3,5 кВА / 16 — легкий изолирующий трансформатор для безопасного использования энергии на берегу, жизненно важный для стальных или алюминиевых судов, чтобы избежать электролиза и коррозии;

1 х дополнительный генератор Alpha 24/75;

1 х регулятор заряда Alpha Pro;

1 x DC-DC преобразователь 24 В/12 В для питания приборов 12 В от аккумуляторных батарей 24 В;

3 x Shore Fix, реле утечки на землю 16A / 30mA;

1 х предохранитель;

1 х кабель берегового питания 16 А, 25 м;

1 х вход для берегового питания 2 + PE, 16А / 230В;

2 х выключателя АКБ

3 x предохранитель Т—класса;

3 х реле безопасности 500 А.

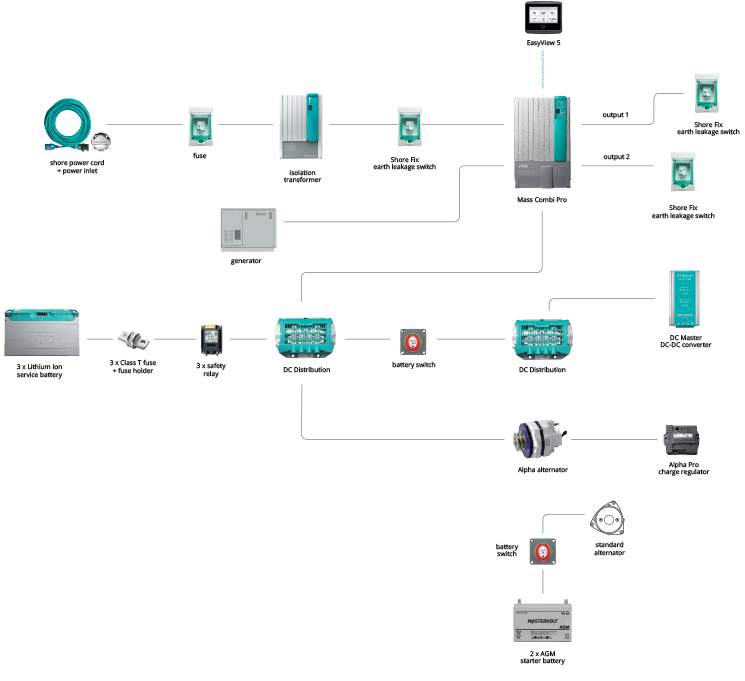

Схема системы
